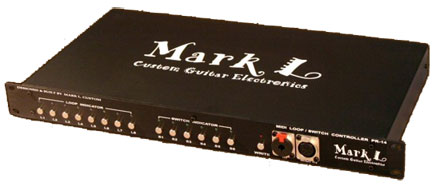

MIDI Loop/Switch Controller PR-14

MIDI Loop/Switch Controller PR-14 to w pełni programowalna petla efektów oraz przełącznik, tzw. Switcher. Posiada 8 pętli typu TRUE BAYPAS oraz 6 przełaczników odseparowanych od masy. PR-14 sterowany jest przez midi foot controller FC-10 lub FC-21. Dzieki temu można jednym przyciskiem uruchomić dowolną konfiguracje 2, 3 lub 4 efektów gitarowych (np. FUZZ i DELAY) lub (CHORUS, DELAY, FUZZ i FLANGER) oraz zmienić kanał we wzmacniaczu.

PR-14 jest kompatybilny z dowolnym foot controllerem np. TC ELECTRONIC G-SYSTEM, ENGL Z-12, BEHRINGER FCB1010 i innymi spełniającymi standard MIDI (RS-10) Oczywiście najwyższą jakość i pewność uzyskujemy przez zastosowanie kontrolerów firmy MARK L (MIDI FOOT Controller FC-10 i FC-21). Kontrolery MARK L dają możliwość ustawienia max 128 barw (poprzez banki pamięci), które możemy wykorzystać na koncertach i w studiu. Odchodzi więc potrzeba każdorazowego włączenia jednych, a wyłączenia drugich efektów w celu uzyskania odpowiedniego brzmienia.

Do podłączenia efektów dostępnych jest 16 gniazd typu jack mono 6mm. 8 gniazd sygnału SEND do którego podłączamy wejście IN z efektów oraz 8 gniazd sygnału RETURN, do którego podłączamy wyjście OUT. Urządzenie posiada również 3 gniazda sygnałowe AUDIO, dwa z nich to sygnał wejściowy czyli IN (jeden na panelu przednim i jeden zrównoleglony na panelu tylnym) oraz OUT wyjściowy do wzmacniacza.

Do sterowania kanałami we wzmacniaczu oraz barwami na tylnym panelu znajduje się 6 w pełni programowalnych wyjść (przełączników) odseparowanych od masy.

Na panelu tylnym znajdują się również dwa gniazda MIDI IN do podłączenia sygnału z kontrolera nożnego np. MARK L FC-10 i FC-21 oraz gniazdo MIDI THRU OUT - tzw. przelotka, dzięki której możemy podłączyć dodatkowe urządzenie midi, które chcemy sterować tym samym kontrolerem nożnym co PR-14. Gniazdo MIDI IN ma wyprowadzone tzw. phantomowe zasilanie do kontrolerów MARK L, dzięki czemu używamy tylko jednego przewodu do sygnału midi i do zasilania footkontrolera (nie musimy stosować dodatkowego zewnętrznego zasilacza do footkontrolera). Do zmiany kanałów midi (1-16) służy cztero pozycyjny DIP SWITCH umieszczony na tylnym panelu. Kombinacja ustawienia kanału midi jest opisana na górnej obudowie urządzenia. Całość zasilana jest napięciem 9VDC/500mA.
