Nowy system nagłośnienia i DSO w hali sportowej w Dąbrowie Górniczej

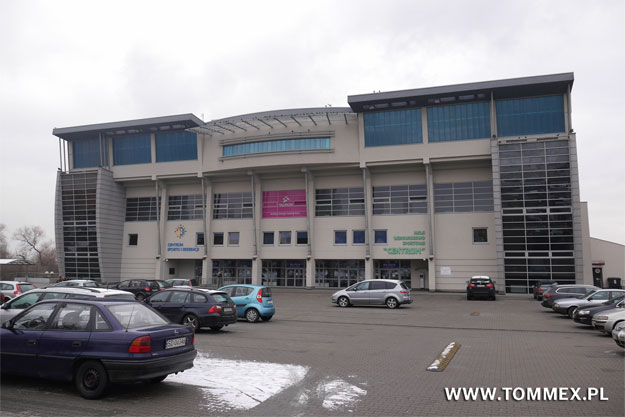

Hala Widowiskowo Sportowa Centrum w Dąbrowie Górniczej to nowoczesny obiekt mogący pomieścić ponad trzy tysiące widzów.  Powierzchnia areny sportowej (1.900 m2) pozwala na jednoczesne rozłożenie 3 boisk do siatkówki. W 2015 roku obiekt poddano modernizacji, w wyniku której wymieniono dotychczasowy system nagłośnienia oraz Dźwiękowy System Ostrzegawczy.

Nowy system nagłośnienia Hali Widowiskowo Sportowej Centrum to system wielofunkcyjny, w którym priorytet pełni dźwiękowy system ostrzegawczy. Oprócz głównej funkcji mającej na celu sprawną ewakuację w przypadku zagrożenia, na co dzień nagłośnienie służy do obsługi imprez sportowych oraz występów scenicznych.

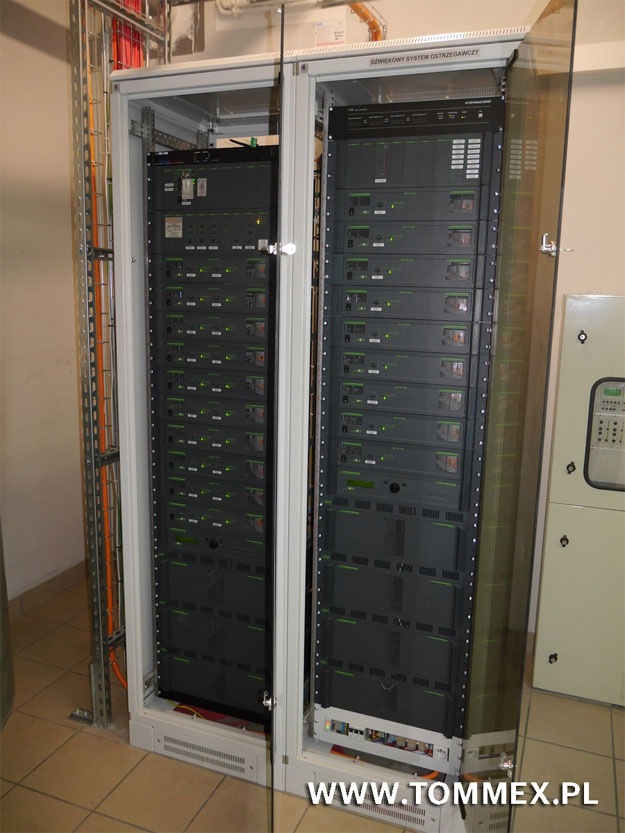

Głównym punktem systemu jest centrala APS-Aprosys, szwajcarskiego producenta g+m elektronik, którą zainstalowano w specjalnie przygotowanym pomieszczeniu. W jej skład wchodzą między innymi:

• 1x wzmacniacz BO-CD-250EV
• 8x wzmacniacz BO-CD-250-2EV
• 9x wzmacniacz BO-CD-500EV
• 2x wzmacniacz BO-CD-150EV
• oraz moduły APS dopasowane do potrzeb ewakuacyjnych obiektu.

W szafie teletechnicznej zainstalowano również matrycę Dynacord P64 wyposażoną w wejścia AES/EBU. Jej zadaniem jest podział sygnału, jego przygotowanie w procesorze DSP i transmisja do wzmacniaczy mocy. Komunikacja między źródłem sygnału zlokalizowanym na stanowisku komentatora, a matrycą zainstalowaną w amplifikatorni DSO, odbywa się w pełni cyfrowo za pośrednictwem światłowodu FiberPlex z wyjściami AES/EBU. Ponadto cały system pracuje w sieci IRIS-Net, co umożliwia stałą kontrolę i monitorowanie stanu wszystkich urządzeń.

Nagłośnienie Hali - Część komercyjna

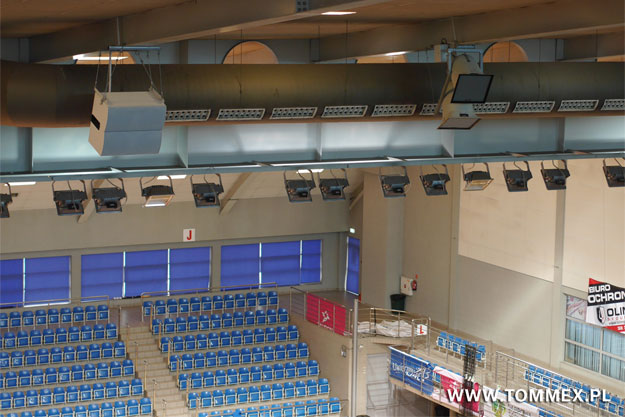

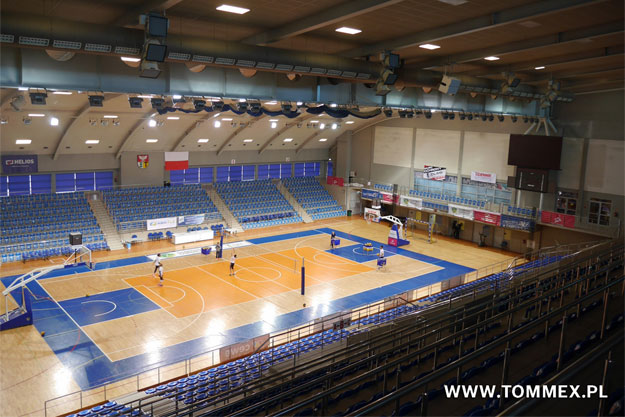

Nagłośnienie komercyjne Hali Widowiskowo-Sportowej Centrum bazuje na dwudziestu zestawach głośnikowych Community R2:

• 11 szt. - Community R2-94TZ-EN
• 6 szt. - Community R2-77TZ-EN
• 3 szt. - Community R2-52TZ-EN

Community R2 charakteryzują się wysokim współczynnikiem kierunkowości (Q>37), który odgrywa decydującą rolę w zakresie zrozumiałości mowy w trudnych warunkach akustycznych jakie mogą panować na hali sportowej.

Aby wzmocnić sygnał w zakresie niskich częstotliwości powyższe zestawienie uzupełniono o cztery zestawy niskotonowe Community IS6-215W, które są napędzane przez 4 końcówki mocy Dynacord DSA 8212 wyposażone w moduły RCM 810. Dogłośnienie służy wyłącznie celom komercyjnym i jest wyłączane podczas aktywacji systemu DSO.

Nagłośnienie na bazie DSO

W skład Dźwiękowego Systemu Nagłośnienia wchodzą następujące zestawy głośnikowe:

• 163 szt. głośników sufitowych - DNH VES 561 T
• 18 szt. głośników ściennych - DNH SAFE 561 T
• 8 szt. projektorów dźwięku - BOSCH LBC3432
• 14 szt. zestawów tubowych - BOSCH LBC3482
• 6 szt. kolumn głośnikowych - BOSCH LBC3201

Na co dzień Dźwiękowy System Ostrzegawczy służy jako system wspomagający i jest wykorzystywany do celów komercyjnych: obsługi imprez oraz zawodów. Dzięki takiemu rozwiązaniu sygnał komercyjny może docierać nie tylko na halę sportową, ale również do korytarzy, parkingu podziemnego oraz pozostałej infrastruktury objętej DSO. W przypadku zagrożenia DSO ma pełen priorytet - wszelkie sygnały komercyjne są automatycznie wyciszane, a pierwszeństwo otrzymują komunikaty ewakuacyjne oraz sygnał z mikrofonu strażaka.

Projekt systemu nagłośnienia oraz dźwiękowego systemu ostrzegawczego na Hali Widowiskowo Sportowej Centrum w Dąbrowie Górniczej zrealizowała FIRMA PRODUCENCKA GORYCKI & SZNYTERMAN SP. J. Instalację systemu zrealizowała firma NEXUS NOWE TECHNOLOGIE S.A.
