MIDI Salon Muzyczny ul. Piłsudskiego 41
08-110 Siedlce

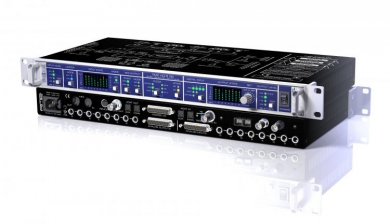

RME ADI-8 QS - interfejs
* 8-kanałowy, całkowicie symetryczny przetwornik AD, 117 dBA
* 8-kanałowy przetwornik DA, ścieżka audio „DC-coupled”, 120 dBA
* Konwersja o niezauważalnej latencji: zaledwie 8 sampli opóźnienia!
* 4 x we/wy AES/EBU poprzez złącze D-sub, 8 kanałów @ 192 kHz
* 2 x we/wy ADAT, 8 kanałów @ 96 kHz
* Cyfrowe trymowanie wejścia/wyjścia, zakres 6 dB na każde we/wy
* Analogowy i cyfrowy limiter dla konwersji AD
* Miernik wysterowania - 16 mierników LED, każdy składa się z 7 diod LED
* Zdalne sterowanie parametrami: zapis/przywołanie, poziom wysterowania i DIM
* Unikalna technologia SyncCheck sprawdzająca synchronizację zegara
* Wszystkie ustawienia zapisywane są w pamięci i przywoływane po włączaniu urządzenia
* Całkowicie zdalnie sterowany
Opis
ADI-8 QS, urządzenie w rozmiarze 1U, zapewnia niezrównaną jakość konwersji AD/DA z/do AES/EBU i ADAT [opcjonalnie MADI], z maksymalną częstotliwością próbkowania do 192 kHz. Symetryczne wejścia i wyjścia wykorzystują specjalnie zaprojektowane układy RME, gwarantujące bardzo niskie wartości szumu i zniekształceń. Ponadto dostępne są cztery rożne poziomy na wejściach i wyjściach gwarantując możliwość idealnego dopasowania do rożnych sygnałów analogowych. Najnowsza generacja konwerterów AD/DA zapewnia częstotliwość próbkowania maksymalnie do 192 kHz z zachowaniem parametru SNR na poziomie 120 dBA.
Ze względu na bardzo efektywną eliminację jittera, SteadyClock™ gwarantuje profesjonalną jakość dźwięku, niezależnie od jakości zewnętrznego zegara. Dodatkowo, Intelligent Clock Control [ICC] zapamiętuje ostatnio wykorzystywaną częstotliwość próbkowania, aby zabezpieczyć urządzenie przed utratą sygnału.
Technologie znane z innych produktów RME [np. SyncCheck] zapewniają doskonałą synchronizację i szybką detekcję błędów. Istnieje możliwość połączenia kilku urządzeń i ich synchronizacji za pomocą Word Clock. Wszystkie ustawienia zapisywane są w wewnętrznej pamięci po wyłączeniu urządzenia.
ADI-8 QS może być w pełni kontrolowany i konfigurowany przez MIDI. Ponadto status wszystkich wyświetlaczy może być sprawdzony poprzez MIDI. Każdy z interfejsów QS może posiadać indywidualny identyfikator ID, co pozwala na niezależną, zdalną kontrolę urządzeń za pomocą pojedynczego kanału MIDI.
Znajdujący się w zestawie sterownik sprzętowy umożliwia zdalne kontrolowanie głośności z miejsca, w którym odsłuchiwany jest materiał. Ponadto, raz zapamiętany referencyjny poziom głośności może być przywołany w dowolnym momencie. Dodany został także przycisk DIM [-20 dB].
Nieprawdopodobnie niska latencja
RME QS korzysta z najwyższej klasy przetworników A/D firmy Cirrus Logic, oferujących niedoścignione parametry w zakresie zniekształceń oraz stosunku sygnał/szum. To, co najbardziej odróżnia ten przetwornik od innych dostępnych na rynku to innowacyjny filtr cyfrowy, pozwalający po raz pierwszy osiągnąć opóźnienia rzędu 12 próbek [0.25 ms] w przypadku pracy w trybie Single Speed, 9 próbek [0.09 ms] przy Double Speed oraz 5 [!] próbek [0.026 ms] w trybie Quad Speed.
Powyższe wartości stanowią mniej, niż jedną czwartą latencji, jaką cechują się znacznie droższe urządzenia. Jest to ważny krok w kierunku redukcji latencji w studiach nagraniowych opartych na komputerowych systemach rejestracji. W przypadku modeli DS i QS latencję można po prostu zignorować. Przetworniki D/A cechują się opóźnieniem rzędu 5 – 10 próbek sprawiając, że monitorowanie „analogowo-cyfrowe” staje się monitorowaniem w stylu „czysto analogowym”.
Opcjonalna karta: MADI I64 RME_i64_madi_card.jpg
Karta MADI I64 wraz z konwerterem QS oferuje dostęp do 64-kanałów wejściowych i wyjściowych w standardzie MADI. Wyjścia elektryczne i optyczne działają równolegle wysyłając ten sam sygnał do złącz AES/EBU i ADAT.
Karta MADI I64 oferuje zarówno optyczne, jak i elektryczne wejścia MADI. Wejście jest wybierane automatycznie, w zależności od wykrytego sygnału. Automatyczne przełączanie wejścia zapewnia pełną redundancję, czego efektem jest natychmiastowa jego zmiana, w przypadku, gdy sygnał obecny na którymś z wejść zaniknie.
Wejście MADI funkcjonuje jako alternatywne źródło sygnału taktującego, jako źródło sygnału konwerterów DA oraz jako wejście przelotowe [Thru]. Każdy z interfejsów QS wykorzystuje jedynie 8 kanałów, co oznacza, że liczba pozostałych do przesłania kanałów wynosi 56 [w przypadku szeregowego połączenia kilku interfejsów QS]. Istnieje możliwość połączenia aż do ośmiu interfejsów QS. Wszystkie 64 kanały dostępne są na wyjściu MADI ostatniego interfejsu znajdującego się w szeregu.
ADI-8 QS w połączeniu z kartą MADI I64, może być zdalnie sterowany poprzez komunikaty MIDI przesyłane przez MADI.
W przypadku szeregowego połączenia kilku interfejsów, wejście/wyjście MADI każdego z nich powoduje opóźnienie rzędu 3 próbek. Z tego względu, dane obecne na wyjściu MADI ostatniego urządzenia są opóźnione. Problem przesunięcia jest rozwiązywany za pomocą funkcji Delay Compensation [kompensacja opóźnienia].
![[img:1]](/img/artykuly/zdjecia/midi_zd1_d14f1a196623f6acbf3888aa447dc21d.jpg)
* 8-kanałowy przetwornik DA, ścieżka audio „DC-coupled”, 120 dBA
* Konwersja o niezauważalnej latencji: zaledwie 8 sampli opóźnienia!
* 4 x we/wy AES/EBU poprzez złącze D-sub, 8 kanałów @ 192 kHz
* 2 x we/wy ADAT, 8 kanałów @ 96 kHz
* Cyfrowe trymowanie wejścia/wyjścia, zakres 6 dB na każde we/wy
* Analogowy i cyfrowy limiter dla konwersji AD
* Miernik wysterowania - 16 mierników LED, każdy składa się z 7 diod LED
* Zdalne sterowanie parametrami: zapis/przywołanie, poziom wysterowania i DIM
* Unikalna technologia SyncCheck sprawdzająca synchronizację zegara
* Wszystkie ustawienia zapisywane są w pamięci i przywoływane po włączaniu urządzenia
* Całkowicie zdalnie sterowany
Opis
ADI-8 QS, urządzenie w rozmiarze 1U, zapewnia niezrównaną jakość konwersji AD/DA z/do AES/EBU i ADAT [opcjonalnie MADI], z maksymalną częstotliwością próbkowania do 192 kHz. Symetryczne wejścia i wyjścia wykorzystują specjalnie zaprojektowane układy RME, gwarantujące bardzo niskie wartości szumu i zniekształceń. Ponadto dostępne są cztery rożne poziomy na wejściach i wyjściach gwarantując możliwość idealnego dopasowania do rożnych sygnałów analogowych. Najnowsza generacja konwerterów AD/DA zapewnia częstotliwość próbkowania maksymalnie do 192 kHz z zachowaniem parametru SNR na poziomie 120 dBA.
Ze względu na bardzo efektywną eliminację jittera, SteadyClock™ gwarantuje profesjonalną jakość dźwięku, niezależnie od jakości zewnętrznego zegara. Dodatkowo, Intelligent Clock Control [ICC] zapamiętuje ostatnio wykorzystywaną częstotliwość próbkowania, aby zabezpieczyć urządzenie przed utratą sygnału.
Technologie znane z innych produktów RME [np. SyncCheck] zapewniają doskonałą synchronizację i szybką detekcję błędów. Istnieje możliwość połączenia kilku urządzeń i ich synchronizacji za pomocą Word Clock. Wszystkie ustawienia zapisywane są w wewnętrznej pamięci po wyłączeniu urządzenia.
ADI-8 QS może być w pełni kontrolowany i konfigurowany przez MIDI. Ponadto status wszystkich wyświetlaczy może być sprawdzony poprzez MIDI. Każdy z interfejsów QS może posiadać indywidualny identyfikator ID, co pozwala na niezależną, zdalną kontrolę urządzeń za pomocą pojedynczego kanału MIDI.
Znajdujący się w zestawie sterownik sprzętowy umożliwia zdalne kontrolowanie głośności z miejsca, w którym odsłuchiwany jest materiał. Ponadto, raz zapamiętany referencyjny poziom głośności może być przywołany w dowolnym momencie. Dodany został także przycisk DIM [-20 dB].
Nieprawdopodobnie niska latencja
RME QS korzysta z najwyższej klasy przetworników A/D firmy Cirrus Logic, oferujących niedoścignione parametry w zakresie zniekształceń oraz stosunku sygnał/szum. To, co najbardziej odróżnia ten przetwornik od innych dostępnych na rynku to innowacyjny filtr cyfrowy, pozwalający po raz pierwszy osiągnąć opóźnienia rzędu 12 próbek [0.25 ms] w przypadku pracy w trybie Single Speed, 9 próbek [0.09 ms] przy Double Speed oraz 5 [!] próbek [0.026 ms] w trybie Quad Speed.
Powyższe wartości stanowią mniej, niż jedną czwartą latencji, jaką cechują się znacznie droższe urządzenia. Jest to ważny krok w kierunku redukcji latencji w studiach nagraniowych opartych na komputerowych systemach rejestracji. W przypadku modeli DS i QS latencję można po prostu zignorować. Przetworniki D/A cechują się opóźnieniem rzędu 5 – 10 próbek sprawiając, że monitorowanie „analogowo-cyfrowe” staje się monitorowaniem w stylu „czysto analogowym”.
Opcjonalna karta: MADI I64 RME_i64_madi_card.jpg
Karta MADI I64 wraz z konwerterem QS oferuje dostęp do 64-kanałów wejściowych i wyjściowych w standardzie MADI. Wyjścia elektryczne i optyczne działają równolegle wysyłając ten sam sygnał do złącz AES/EBU i ADAT.
Karta MADI I64 oferuje zarówno optyczne, jak i elektryczne wejścia MADI. Wejście jest wybierane automatycznie, w zależności od wykrytego sygnału. Automatyczne przełączanie wejścia zapewnia pełną redundancję, czego efektem jest natychmiastowa jego zmiana, w przypadku, gdy sygnał obecny na którymś z wejść zaniknie.
Wejście MADI funkcjonuje jako alternatywne źródło sygnału taktującego, jako źródło sygnału konwerterów DA oraz jako wejście przelotowe [Thru]. Każdy z interfejsów QS wykorzystuje jedynie 8 kanałów, co oznacza, że liczba pozostałych do przesłania kanałów wynosi 56 [w przypadku szeregowego połączenia kilku interfejsów QS]. Istnieje możliwość połączenia aż do ośmiu interfejsów QS. Wszystkie 64 kanały dostępne są na wyjściu MADI ostatniego interfejsu znajdującego się w szeregu.
ADI-8 QS w połączeniu z kartą MADI I64, może być zdalnie sterowany poprzez komunikaty MIDI przesyłane przez MADI.
W przypadku szeregowego połączenia kilku interfejsów, wejście/wyjście MADI każdego z nich powoduje opóźnienie rzędu 3 próbek. Z tego względu, dane obecne na wyjściu MADI ostatniego urządzenia są opóźnione. Problem przesunięcia jest rozwiązywany za pomocą funkcji Delay Compensation [kompensacja opóźnienia].
![[img:1]](/img/artykuly/zdjecia/midi_zd1_d14f1a196623f6acbf3888aa447dc21d.jpg)
