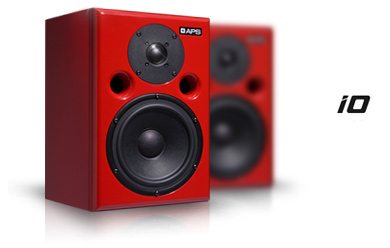

IO - Wysokiej jakości monitor pola bliskiego

Po rynkowym sukcesie AEONa, który przeznaczony jest do odsłuchów w polu blisko-średnim naturalnym kierunkiem dla APS było stworzenie aktywnego monitora studyjnego do odsłuchów w polu bliskim. Tak powstał IO.

Wysokiej jakości komponenty użyte do budowy IO oraz przemyślany projekt akustyczny zaowocowały doskonałą liniowością przetwarzania przy jednoczesnym zachowaniu naturalnej barwy dźwięku. Szczegółowość przekazu muzycznego oraz rewelacyjna stereofonia powodują, że IO porównywać należy wyłącznie z najlepszymi na świecie konstrukcjami do odsłuchu w polu bliskim.

Solidna konstrukcja oraz niewielkie rozmiary monitora sprawiają, że jest on znakomitą propozycją dla wymagających użytkowników dysponujących mniejszymi pomieszczeniami odsłuchowymi, a także dla tych, którzy posiadając rozbudowane systemy obróbki dźwięku poszukują referencyjnych monitorów pola bliskiego.

IO jest aktywnym urządzeniem dwudrożnym wyposażonym w dwa głośniki (wysokotonowy i niskośredniotonowy) oraz dwa niezależne wzmacniacze mocy dla każdego głośnika zamocowane na tylnej płycie obudowy urządzenia, a także w odpowiedni zestaw precyzyjnych regulatorów, sygnalizatorów, wejść i zabezpieczeń.

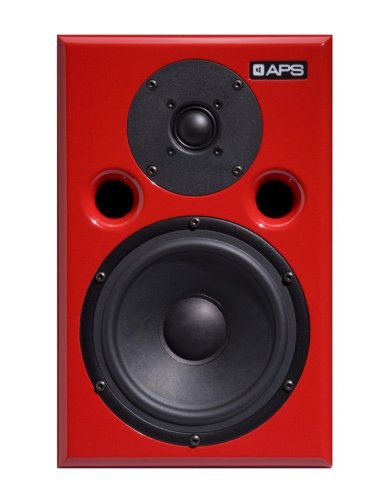

Oba głośniki zastosowane w IO produkowane są przez uznaną na całym świecie firmę SEAS z Norwegii. Głośnik niskotonowy to konstrukcja opracowana i zbudowana według ścisłych wymagań APS. Podobnie jak w przypadku aktywnego monitora studyjnego AEON mamy do wyboru dwie wersje: z głośnikiem tytanowym lub tkaninowym.

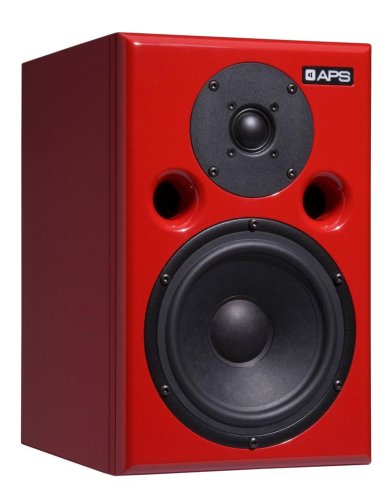

Monitor został zamknięty w solidnej obudowie bas refleks wentylowanej z przodu. Niewielkie rozmiary oraz grube ścianki obudowy powodują, że głośniki oraz elektronika IO zostały zamontowane w niezwykle sztywnej konstrukcji. Krawędzie obudowy zostały zaokrąglone w celu redukcji odbić i poprawy jakości uzyskiwanego brzmienia. Wewnętrzna ścianka obudowy całkowicie oddzielająca moduł elektroniczny od komory głośników stanowi jednocześnie znaczące wzmocnienie obudowy eliminując nadmierne drgania ścian bocznych obudowy monitora.

Standardowo IO oferowany jest w czarnym wykończeniu lakierem półmatowym.

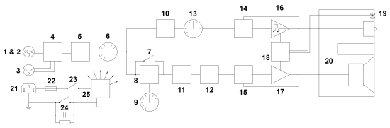

1 i 2 – Symetryczne wejście combo (duży jack & XLR)
3 – Symetryczne wyjście XLR
4, 5 – Układ wejściowy z symetrycznym wzmacniaczem różnicowym
6 – Przełącznik czułości wejściowej
7 – Wyłącznik kontrolera basu
8 – Kontroler basu
9 – Przełącznik poziomu kontrolera basu
10 – Aktywna zwrotnica głośnikowa – tor wysokotonowy
11 – Aktywna zwrotnica głośnikowa – tor niskośredniotonowy
12 – Equalizer – tor niskośredniotonowy
13 – Przełącznik poziomu głośnika wysokotonowego
14 – Układ zabezpieczenia głośnika wysokotonowego - limiter
15 – Układ zabezpieczenia głośnika niskośredniotonowego - limiter
16 – Wzmacniacz mocy głośnika wysokotonowego z wewnętrznymi układami zabezpieczającymi
17 – Wzmacniacz mocy głośnika niskośredniotonowego z wewnętrznymi układami zabezpieczającymi
18 – Dwukolorowa kontrolka LED - wskaźnik „CLIP” przesterowania  wzmacniaczy mocy
19 – Urządzenie głośnikowe
20 – Gniazdo przewodu sieciowego
21 – Bezpiecznik sieciowy
22 – Włącznik zasilania
23 – Przełącznik GROUND LIFT
24 – Zasilacz

Wzmacniacze

IO jest aktywnym urządzeniem dwudrożnym.

Układy filtrów są oparte na najwyższej jakości wzmacniaczach operacyjnych BurrBrown OPA 2134 and OPA 134 (10, 11, 12).

W torze niskotonowym oraz wysokotonowym zastosowano wzmacniacze operacyjne TDA7294 (16) i (17).

Zamiast tradycyjnych potencjometrów zastosowano ośmiopozycyjne hermetyczne switch’e zapewniające wysoką odporność na czynniki zewnętrzne i zapewniające długotrwałą, bezawaryjną pracę.

Zabezpieczenia

IO wyposażono w szereg zabezpieczeń i sygnalizatorów, których celem jest z jednej strony ochrona samego monitora przed uszkodzeniem oraz przesterowaniem stopni mocy, a z drugiej zapobieganie przed niepożądanymi zakłóceniami, sprzężeniami i przydźwiękiem sieci.

1. Głośnik wysokotonowy jest chroniony przez optyczny limiter, który zapobiega przeciążeniu wysokotonowego wzmacniacza mocy. Wzmacniacz ten jest również wyposażony w zabezpieczenia termiczne, przeciwzwarciowe i przeciwprzeciążeniowe. Wbudowane są w nim również układy eliminujące zakłócenia podczas włączania i wyłączania.

2. Głośnik niskośredniotonowy jest chroniony limiterem w podobny sposób jak głośnik wysokotonowy. Tor niskośredniotonowy jest także wyposażony w czujnik temperatury i jest chroniony przez specjalnie zaprojektowany układ kontroli wzmacniaczy mocy.

Zamontowane w monitorze IO głośniki są ekranowane magnetycznie zapobiegając zniekształceniom obrazu w odbiornikach TV i monitorach z ekranem CRT, a także interferencjom z innym sprzętem znajdującym się w pobliżu.
